Drehscheibe

[uwe0663]

Guten Abend Modellbahner,

heute Abend melde ich mich mal wieder und habe ein kleines Problem.
Hoffe darauf das Ihr mir helfen könnt.

Folgendes:
Ich fahre seit längere Zeit meinen Schienenverkehr mit einer Multimaus
von Roco digital.Auf meiner Anlage ist die Fleischmann Drehscheibe
verbaut. Diese möchte ich unbedingt weiterhin analog betreiben.

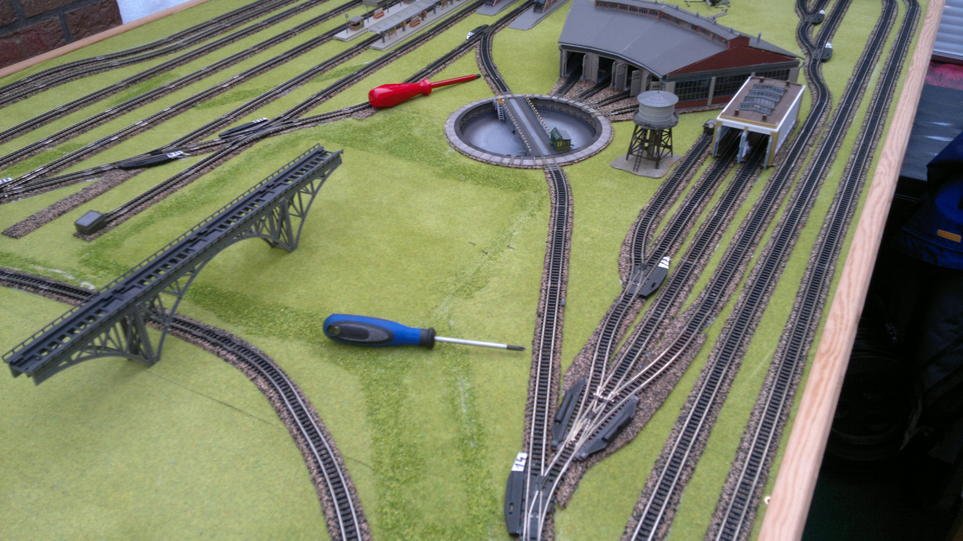

Ich habe auch schon wie auf den Bild zu sehen, an der ersten Weiche
(siehe blauer Schraubenzieher) beiseitig isoliert.
Dieses habe ich auch an der zweiten Weiche (siehe roter Schraubenzieher) gemacht.
Anschließend habe ich an beiden Stellen einmal Plus und einmal Minus angeschlossen.
Diese Kabel habe ich dann auch mit der Digibox verbunden.
Das Problem ist, sobald die Lok an der zweiten Weiche ankommt gibt es
einen Kurzschluss.
Mir ist klar das ab der Weiche Plus und Minus vertauscht werden.
Wie kann ich dieses Problem lösen ?
Ich möchte auf jeden Fall die Drehscheibe weiterhin Analog betreiben
und digital fahren.
Nun hoffe ich auf Eure Mithilfe.

Gruß
Uwe




:013:



[JimKnopf65]

AW: Drehscheibe

Hallo Uwe,

Hallo Leute,

jetzt habe ich das Problem.
Habe mein Schienenverkehr auf Digital umgerüstet, aber die Fleischmanndrehscheibe
funktioniert nicht ganz.
Sobald die Lok über die Brücke fährt, entsteht ein Kurzschluß und die Lok bleibt stehen.
Die Drehscheibe ist und soll auch nicht digitaliesiert werden.
Sie dreht sich normal. Angeschlossen ist Sie wie in der Beschreibung abgebildet
über einen analogen Trix-Trafo.
Ich habe alle Schienen gereinigt und kontrolliert ob ein stück Kabel oder Nagel dazwischen liegt. Nichts.
Nun hoffe ich auf Eure Hilfe.
Ich weiß nicht weiter.
Falls es noch wichtig ist. Ich habe mir eine MultiMaus von Roco gekauft.
Alle bei uns in der Gegend die eine Modellanlage besitzen sagen mir, ich soll die Drehscheibe
so anschließen wie im analog Betrieb.
Wie gesagt, ohne Erfolg.

Gruß
Uwe

hattest Du damals mit den Lösungen keinen Erfolg?

Gruß

Werner



[uwe0663]

AW: Drehscheibe

Hallo Werner,

damals hatte ich keine Schleife dazwischen.
Mittlerweile habe ich meine Anlage umgebaut.
Habe am Ende der zweiten Weiche einen
Kopfbahnhof eingebaut.
Nun habe ich mir auch damals keine Modulle
gekauft. Ich konnte es anders lösen.
Jetzt wäre es gut zu wissen um ich ein Kehrschleifmodull
einbauen muss und wenn ja welches.

Gruß
Uwe


:013:



[chr09]

AW: Drehscheibe

Also verstehe ich richtig: du willst digital fahren, aber die Steuerung der Drescheibe bleibt analog? oder du fährst generell Digital, nur zwischen beide Schraubenzieher ist Analogstrom?

Im ersten Fall ist am einfachsten wenn die Drescheibe elektrisch von allen anderen Gleisen getrennt wird und durch einem Kehrschlaufenmodul gespiesen wird. So hast du sicher kein Kurzschluss.

Im zweiten Fall, beim Übergang von Digital zu Analog brauchst du ein Übergangsabschnitt.



[chr09]

AW: Drehscheibe

Wen ich dein Bild anschaue habe ich das Gefühl, dass es ein Gleisdreieck gibt? Dann ist ein Kehrschlaufenmodul zwingend. Du kannst problem dass ganze zwischen die beiden Weichen inkl. Drescheibe und abstellgleise zusammen anschliessen. Beide Trennstellen dürfen aber nie gleichzeitig gefahren werden.



[uwe0663]

AW: Drehscheibe

Hallo Christoph,

ja ich fahre Digital.
Nur die Drehscheibe soll analog gesteuert werden.
Wo die Schraubenzieher liegen, wurden beide Seiten
isoliert. Anschließend je einmal Plus und Minus
aufs Gleis angeschlossen und zur Digibox geführt.
Die Loks fahren auch in diesem Bereich ohne Probleme.
Nur wenn die Lok auf die zweite Weiche (beim roten Schraubenzieher)
kommt, gibt es einen Kurschluss.
Ab da wechselt ja Plus und Minus.
Ist nur die Frage.
Kann mann bei nurDigitalen Schienenverkehr ein Kehrschleifenmodull
einsetzen und wenn ja welches ?

Gruß
Uwe


:013:



[chr09]

AW: Drehscheibe

Ja das ist ein klassicher Fall wo du ein Kehrschlaufenmodul brauchst. Du kannst irgend einer nehmen, zum Beispiel KS1 von tams
Produkte: KSM-1

Eingang kommt von Centrale, Ausgang geht zum Gleis zwischen den beiden Schraubenzieher.



[uwe0663]

AW: Drehscheibe

Hallo Christoph,

ich habe mir das schon fast gedacht
das ich ein Kehrschleifenmodul brauche.
Aber bevor ich jetzt mir dieses Modul besorge,
versuche ich natürlich die Anlage an dieser
Stelle um zu bauen.
Vielleicht baue ich das so um, das ich keine
Kehrschleife mehr habe oder ich lass das so
und hole mir doch das Modul.
Jetzt ist Wochenende. Es mal zwei Nächte
drüber schlafen und dann sehen wir weiter.
Trotzdem Danke für Deine Information.

Gruß
Uwe


:013:



[chr09]

AW: Drehscheibe

Hallo Uwe


Leider mit einer Drescheibe wirst du Wahrscheinlich so ein Kehrschlaufenmodul sowieso brauchen: je nach Stellung der Drescheibe wird es sowieso ein Kurzschluss-Risiko geben. (ausser wen die Drescheibe von ein "einfahrendes" Gleis mit Strom gespiesen wird und immer nur ein Ausfahrende Gleis von der Drescheibe Strom bekommt).

Gruss
Christophe



[uwe0663]

AW: Drehscheibe

Guten Morgen Christoph,

ich bin schon am runtüffteln.
Du wirst woll recht haben,
das es immer ein Kurzschlussrisiko gibt.
Schauen wir mal wie es weiter geht.

Gruß
Uwe


:013:
